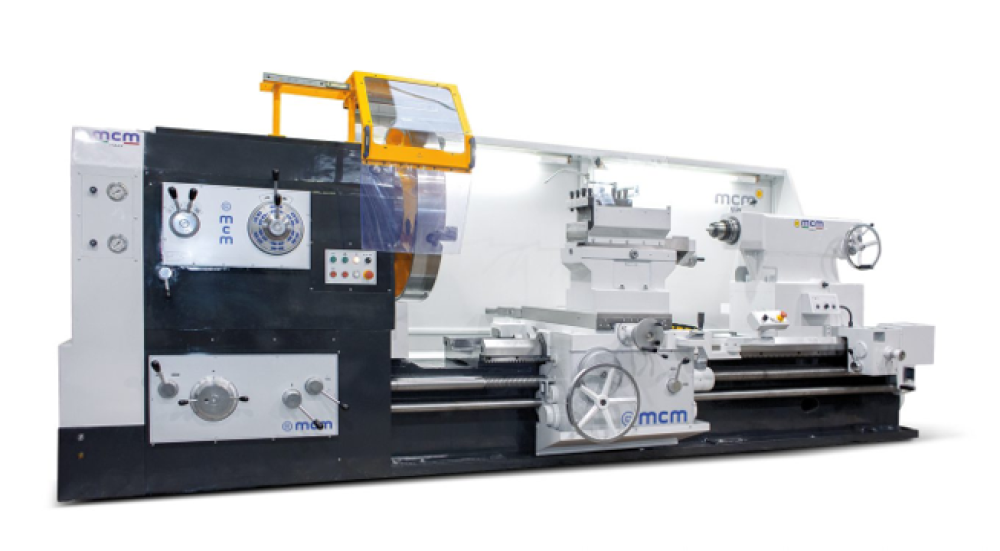

TC Megalos

800 - 900 - 1000 - 1100 - 1200

Sängi laius 1100 mm

Võimalikud mudelid: 500 - 625 - 700 – 800

Technical Specifications		800	900	1000	1100	1200
Height of centers	mm	800	900	1000	1100	1200
Swing over bed	mm	1600	1800	2000	2200	2400
Swing over cross slide	mm	1200	1400	1600	1800	2000
Distance between centers	mm	2-3-4-5-6-7-8-9-10-11-12-13-14-15-16
Bed width	mm	1100
Bed structure		Monolithic

Weight		800	900	1000	1100	1200
Weight of the lathe of 3000 mm (D.B.C.)	Kg	20000	22000	24000	26000	28000
Each additional meter	Kg	+ 2500

Kirjeldus

Standardvarustus

Säng – Esipukk – Tagapukk – Malmist kelgud

Sängi juhikud on induktsioonkarastatud ja lihvitud

Esipukk induktsioonkarastatud ja lihvitud hammasratastega; spindel on monteeritud ülitäpsetele laagritele

Kelgud libisevad hõõrdumisvastasel materjalil

Monoliitne konstruktsioon

Hüdrauliline sidur

Hüdrauliline pidur

Väiketööriistade jõul töötav tugi

Kiirsöötmine

Tagapuki jõul nihutamine mööda sängi

Elektriseade madalpinge juhtpaneeliga; see on paigutatud sobivasse õhukindlasse kappi. Komponentide tootja on Siemens ja/või Schneider

Ohutuskaitse vastavalt EÜ standarditele: pleksiklaasist padrunikaitse mikrolülitiga – revolverpleksiklaasist kaitse – tagumine kaitse masina kogu pikkuses – juhtkruvi ja etteandevarraste kaitse – avarii-seenekujuline nupp

Treilaastu mahuti ratastel

Jahutussüsteem elektripumbaga

Juhikute tsentraalne määrimine automaatse pumbaga

Tugi ja järeltugi

Hooldustööriistad ja mutrivõtmed – Katsetunnistus – Täielik elektriskeem – Kasutus- ja hooldusraamat – Masin on ehitatud vastavalt EÜ standarditele

Lisavarustus

Manuaalne tööriistahoidiku revolver: Ruudukujuline (4-suunaline tööriistapost) – Kiirvahetusega revolver – Indekseeriv revolver – Multifix revolver

3- või 4-pakiga isetsentreeruv padrun

4-pakiga sõltumatu padrun

Liikuv tsentreerimine

2- või 3-teljeline digitaalnäidik

Stabiilne tugi suurema läbimõõduga kui standardsel

Rulltugi stabiilne raskete koormuste jaoks

Tööala valgustus

Lõikepinna kiirus

Muutuv spindli kiirus (inverter)

Koonustreimise kinnitus

Lihvimisseadmed

Tasandus- ja ankurduspadjad
