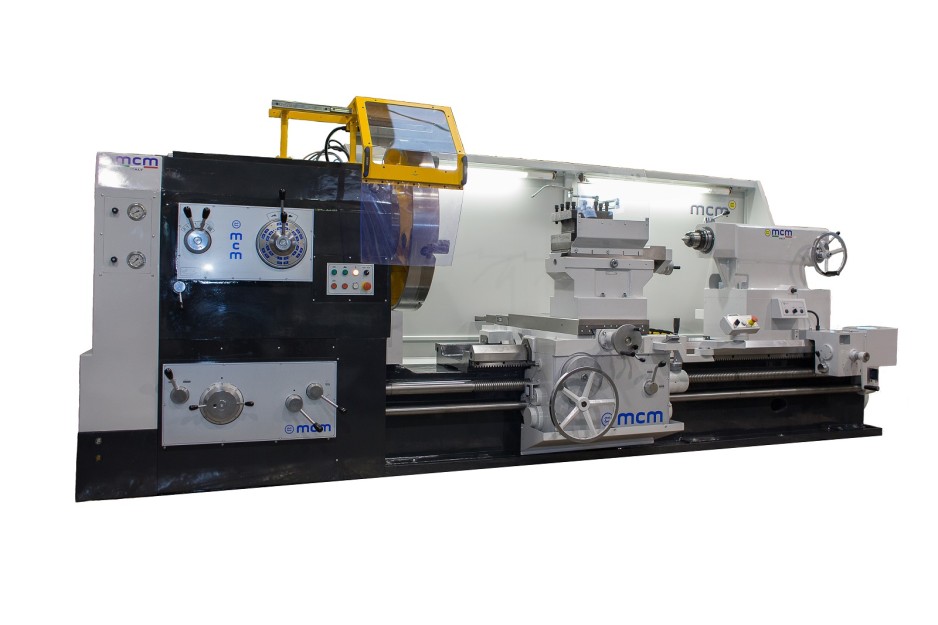

TC Heavy Plus

Technical Specifications		500	625	700	800L
Height of centers	mm	500	625	700	800
Swing over bed	mm	1000	1250	1400	1600
Swing over cross slide	mm	650	850	1000	1200
Distance between centers	mm	1.5-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16
Bed width	mm	755
Bed structure	Monolithic

Weight		500	625	700	800L
Weight of the lathe of 3000 mm (D.B.C.)	Kg	12500	13000	13500	14000
Each additional meter	Kg	+ 2000

Kirjeldus

Standardvarustus

Säng – Esipukk – Tagapukk – Malmist kelgud

Sängi juhikud on induktsioonkarastatud ja lihvitud

Esipukk induktsioonkarastatud ja lihvitud hammasratastega; spindel on monteeritud ülitäpsetele laagritele

Kelgud libisevad hõõrdumisvastasel materjalil

Monoliitne konstruktsioon

Hüdrauliline sidur

Hüdrauliline pidur

Väiketööriistade jõul töötav tugi

Kiirsöötmine

Tagapuki jõul nihutamine mööda sängi

Elektriseade madalpinge juhtpaneeliga; see on paigutatud sobivasse õhukindlasse kappi. Komponentide tootja on Siemens ja/või Schneider

Ohutuskaitse vastavalt EÜ standarditele: pleksiklaasist padrunikaitse mikrolülitiga – revolverpleksiklaasist kaitse – tagumine kaitse masina kogu pikkuses – juhtkruvi ja etteandevarraste kaitse – avarii-seenekujuline nupp

Laastumahuti ratastel

Jahutussüsteem elektripumbaga

Juhikute tsentraalne määrimine automaatse pumbaga

Tugi ja järeltugi

Teenindustööriistad ja mutrivõtmed – Katsetunnistus – Täielik elektriskeem – Kasutus- ja hooldusraamat – Masin on ehitatud vastavalt EÜ standarditele

Lisavarustus

Manuaalne tööriistahoidiku revolver: Ruudukujuline (4-suunaline tööriistapost) – Kiirvahetusega revolver – Indekseeriv revolver – Multifix revolver

3- või 4-pakiga isetsentreeruv padrun

4-pakiga sõltumatu padrun

Liikuv tsentreerimine

2- või 3-teljeline digitaalnäidik

Stabiilne tugi suurema läbimõõduga kui standardsel

Rulltugi stabiilne raskete koormuste jaoks

Tööala valgustus

Lõikepinna kiirus

Muutuv spindli kiirus (inverter)

Koonustreimise kinnitus

Lihvimisseadmed

Tasandus- ja ankurduspadjad

Tehnilised andmed
