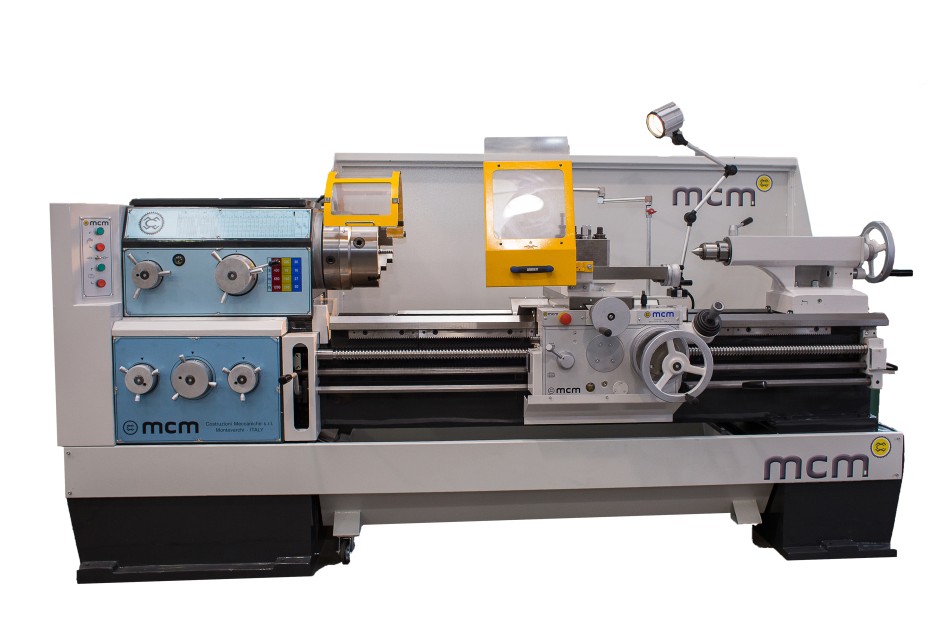

TC

Technical Specifications		225	260	300	350
Spindle bore	mm	82 / 105
Height of centers	mm	225	260	300	350
Swing over bed	mm	450	520	600	700
Swing over cross slide	mm	230	300	380	480
Swing in gap	mm	620	690	770	870
Distance between centers	m	1-1.5-2	1-1.5-2-3-4-5
Bed width	mm	400

Weight		225	260	300	350
TC x 1000	Kg	2600	2800	2900	3000
TC x 1500	Kg	2900	3200	3300	3400
TC x 2000	Kg	3300	3600	3700	3800
TC x 3000	Kg	-	4400	4500	4600
TC x 4000	Kg	-	-	5300	5400
TC x 5000	Kg	-	-	6100	6200

Kirjeldus

Standardvarustus

Säng – Jalad – Esipukk – Tagapukk – Malmist kelgud

Sängi juhikud on induktsioonkarastatud ja lihvitud

Esipukk induktsioonkarastatud ja lihvitud hammasratastega; spindel on monteeritud ülitäpsetele laagritele

Topeltmehaaniline sidur

Elektromagnetiline pidur

Kiirsöötmine

Õhuseade tagapukil nihutamise hõlbustamiseks mööda sängi

Elektriseade madalpinge juhtpaneeliga; see on paigutatud sobivasse õhukindlasse kappi. Komponentide tootja on Siemens ja/või Schneider

Spindli reduktsioonhülss

2 keskpunkti

Ohutuskaitse vastavalt EÜ standarditele: pleksiklaasist padrunikaitse mikrolülitiga – revolverpleksiklaasist kaitse – tagumine kaitse kogu masina pikkuses – juhtkruvi ja etteandevarraste kaitse – avarii-seenenupp

Laastupaak ratastel

Jahutussüsteem elektripumbaga

Juhikute tsentraalne määrimine automaatse pumbaga

Tugitugi ja järeltugi

Teenindustööriistad ja mutrivõtmed – Katsetunnistus – Täielik elektriskeem – Kasutus- ja hooldusraamat – Masin on ehitatud vastavalt EÜ standarditele

Lisavarustus

Manuaalne tööriistahoidiku revolver: Ruudukujuline (4-suunaline tööriistapost) – Kiirvahetusega revolver – Indekseeriv revolver – Multifix revolver

3- või 4-pakiga isetsentreeruv padrun

4-pakiga sõltumatu padrun

Liikuv tsentreerimine

2- või 3-teljeline digitaalnäidik

Stabiilne tugi suurema läbimõõduga kui standardsel

6-positsiooniline pikisuunaline piiraja

Keermelõikuri ketas

Tööala valgustus

Muutuv spindli kiirus (inverter)

Lõikepinna kiirus

Väikese tööriistapost mootoriga

Tagapuki mootoriga nihutamine mööda alust

Koonilise treimise kinnitus

Lihvimisseadmed

Tasandus- ja ankurduspadjad

Tehnilised andmed
