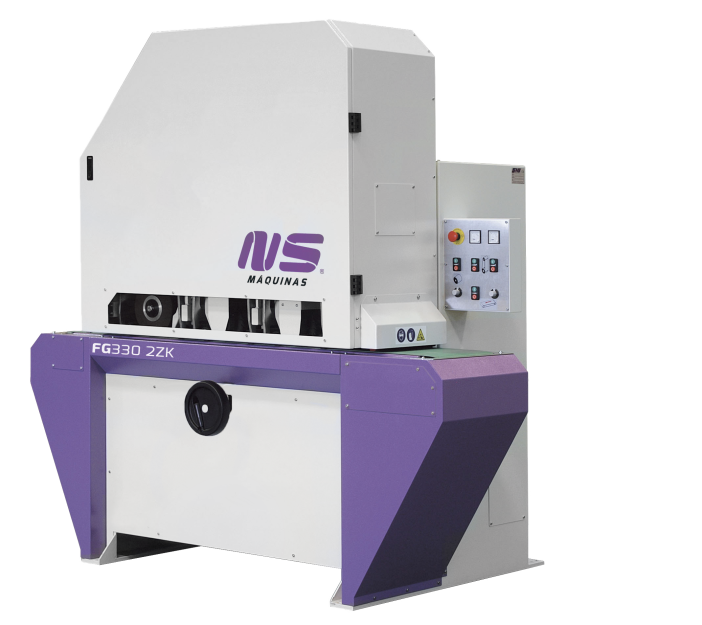

FG 330 ZK – masin on mõeldud lamedate pindade, nelinurksete ja ristkülikukujuliste profiilide jaoks, vastupidav konstruktsioon, valmis intensiivseks tööks. Masin suudab töödelda kuni 330 mm laiuseid detaile, mitme abrasiivrihma- ja harjakombinatsiooniga. FG330 Z on ainult ühe abrasiivtöötlusplokiga, FG 330 ZK ühendab endas abrasiivploki abrasiivlindi ja abrasiivharjaga. Kahe abrasiivlindiga FG 330 2Z ja masin FG 330 2ZK kahe olemasoleva abrasiivjaamaga komplekteeritakse lisaks abrasiivharjaga. Töödeldava detaili parima pinna kvaliteedi saamiseks on võimalik paigaldada eri kogus abrasiivlinte ja -harju.
Erisugused konfiguratsioonid. Kõrge kvaliteedi saavutamiseks kasutatakse abrasiivjaamade koguses ja tüüpides erisuguseid töötlemissüsteemi kombinatsioone.
Аbrasiivhari.
Järgneb võimalus abrasiivharja töötlemiseks pärast abrasiivlinti.
Nelinurksete ja ristkülikukujuliste torude töötlemine.
Roostevabast terasest töödeldavate detailide pinna kõrge kvaliteet igal järgneval torul.
Lamedate pindade töötlus.
Abrasiivlindi kiire vahetus. Abrasiivlintide kiire ja hõlpus vahetus mõne sekundiga
Fikseeritud töökõrgus.
Kõigil FG-masinatel on fikseeritud töökõrgus. Eri kõrguste reguleerimine toimub töötlemisjaamade liikumise arvelt.
Tehniline spetsifikatsioon
Kirjeldus | FG 330 ZK |
Töömõõde, mm | 330 * 200 |
Abrasiivlintide arv, tk | 1 – 3 |
Abrasiivharjade arv, tk | 0 – 2 |
Abrasiivlindi mõõde, mm | 330 * 2000 |
Abrasiivharja mõõde, mm | 330 * Ø200 |
Abrasiivlindi kiirus, m/s | 20 |
Abrasiivharja kiirus, m/s | 15 |
Etteande kiirus, m/min | 3 – 15 |
Abrasiivlindi mootor (iga pea kohta), kW | 7.5 |
Abrasiivharja mootor (iga pea kohta), kW | 5.5 |
Etteande mootor, kW | 0.55 |
Üldvõimsus, kW | 13,5 (ZK) |
Tarve, А | 26 (ZK) |
Ostsillatsioon, ühendus mm | 100 |
Mõõtmed, mm | 1700 *1300 * 2500 (ZK) |
Kaal, kg | 1100 (ZK) |
