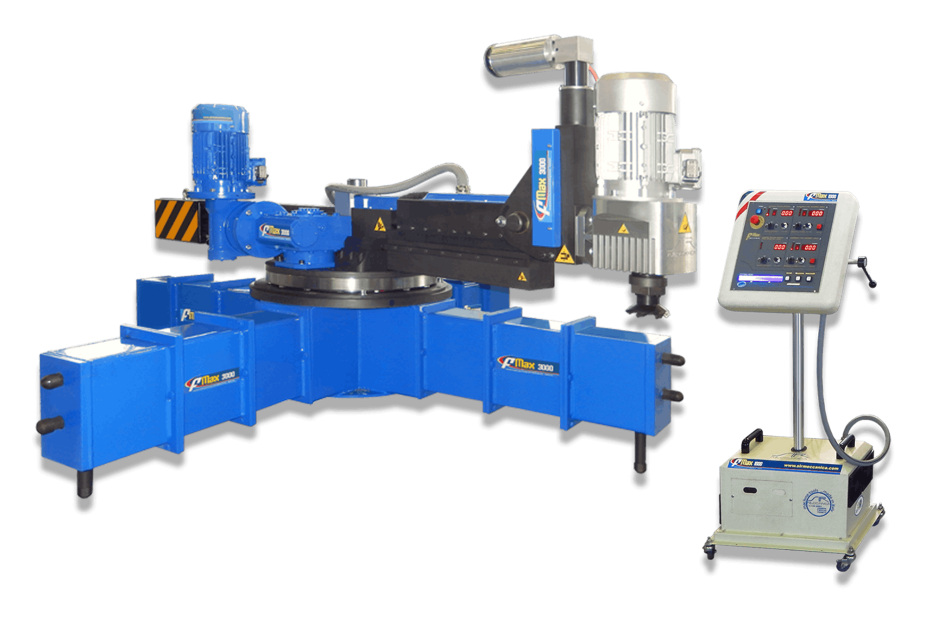

Fmaxi juhtplokk on mõeldud maksimaalse töökindluse ja ergonoomika tagamiseks, see ühendab ühes lahenduses praktilisuse ja disaini. Juhtpaneel on kohandatud kõrguse ja kaldega lähtuvalt operaatori vajadustest, millega tagatakse andmete lugemise ja liigutatavuse maksimaalne mugavus.
Olemas on 4 juhtimisala, üks masina igale liikumisele:
[S] – freesi pöörlemine.
[R] – konsooli pöörlemine.
[X] – horisontaalne etteanne.
[Z] – vertikaalne etteanne.
Igale liikumisele saab eraldi seadistada suuna ja kiiruse. Kõik kiirused - nii siirde (mm/min) kui ka pöörlemise (p/min) puhul - on pidevalt ja sõltumatult jälgitavad. Siirete juhtimine toimub kiirrežiimis. Igaühele neist on olemas OLEKUekraan tööoleku diagnostika eesmärgil. Iga kontrollala on varustatud koormusnäidikuga S.T.P., mille abil saab seadistada vahetu töökoormuse. Saate seadistada hetkelise töökoormuse. Näidik S.T.P, hoiatab vilkumisega operaatorit ülekoormuse korral, andes võimaluse lõikeparameetrite vastavaks muutmiseks.
Elektroonilise jaguriga versioonis (positsiooneriga ringikujulistele avadele) on kontroller varustatud täiendava tärkekraaniga vedelkristallipõhiselt, kolme lisanupu ja helendava skaalaga. Näidates avade arvu ja läbimõõdu, mille põhjal tuleb neid ühtlaselt jaotada, määratleb see täiendav seade masinale täpsed koordinaadid, kus iga ava peab asuma. Kolmevärviline jadalülitus ja helisignaalid teavitavad pidevalt juhtplokist eemalolevaid operaatoreid praeguse toimingu oleku kohta.
| Nimi | Andmed |
|---|---|
| Töödeldava pinna läbimõõt | 500-2000 mm (15,75 - 66,93") |
| Pealekeevituse läbimõõt | 500-2000 mm (0,47 - 3,94") |
| Keerme lõikamise läbimõõt keermepuuriga | 2-30 mm (0,08 - 1,18") |
| Radiaalne käik | 400 mm (15,75") |
| Käigu pikkus teljel (Z) | 150 mm (5,91") |
| Kandetelje läbimõõt | 100 mm (3,94") |
| Traaversi pikkus | 1000 mm (31,50") |
