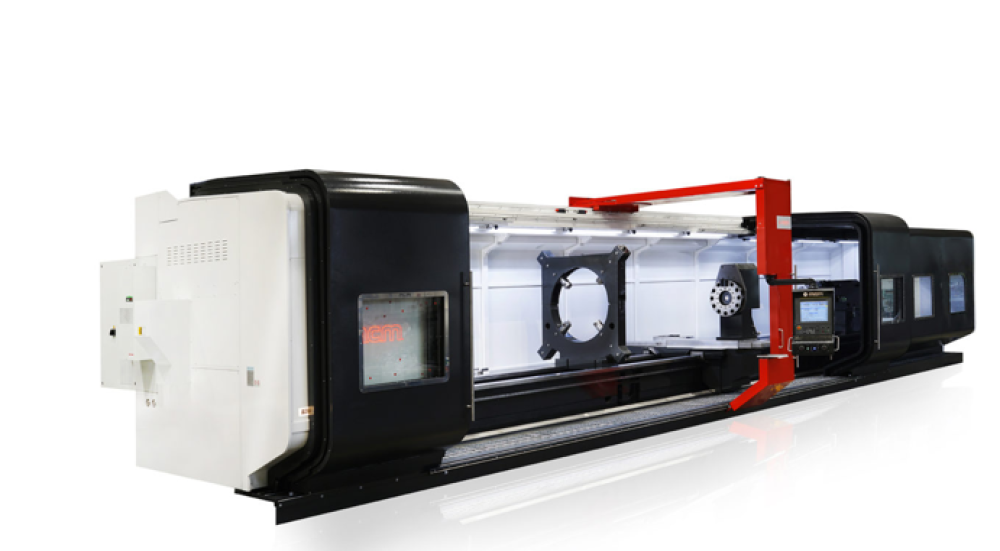

ATL Megalos evo

Standardvarustus:

• CNC-juhtsüsteem: FAGOR, SIEMENS, FANUC või HEIDENHAIN

• Säng, spindlipea, tagapukk ja suportid on valmistatud malmist

• Monoliitne konstruktsioon

• Nelja automaatselt lülitatava kiirusvahemikuga spindlipea

• Alumine tugijuhtpind (3° juhtpind)

• Induktsioonkarastatud ja lihvitud juhtpinnad kõvadusega 50–55 HRC

• Sängi juhtpinnad on induktsioonkarastatud ja lihvitud

• Spindel on toestatud ülitäpsete laagritega

• Suportid liiguvad hõõrdumisvastase materjaliga kaetud liugpindadel

• Suure täpsusega lihvitud ja sertifitseeritud kuulkruvid X- ja Z-teljel (tsentritevahelise kaugusega kuni 5000 mm). Alates tsentritevahelisest kaugusest 6000 mm toimub pikisuporti liikumine karastatud ja lihvitud kaldhammastega hammaslati, kahe eelpingestatud hammasratta ja kahe servomootori abil

• Madalpingelise juhtpaneeliga elektrisüsteem, mis paikneb sobivas hermeetilises elektrikapis. Kasutatavad komponendid on SIEMENS ja/või SCHNEIDER

• CNC-juhtsüsteemi abil juhitav automaatne määrimissüsteem

• Kaitsekorpus eesmiste liugustega ja LED-valgustusega tööalaga

• Juhtpaneel programmeerimiseks, ekraan ja käsiratas on paigaldatud liikuvale ja pööratavale konsoolile, mis võimaldab neid paigutada operaatorile sobivasse asendisse

• Ristsuportite teleskoopkatted

• EÜ standarditele vastavad ohutuskaitsmed

• Ratastel laastukogumismahutid

• Elektripumbaga jahutussüsteem

• Ohutusmikrolülitid kokkupõrgete vältimiseks X- ja Z-teljel ning tagapukil

• X- ja Z-telje ning tagapuki lõppasendi piirlülitid

• Lunett

• Pöörleva pinooliga tagapukk

• Tagapuki mehhaniseeritud liigutamine piki sängi

• Kolmevärviline signaaltuli

• Soojusvaheti spindlipea õli jahutamiseks

• Kaasaskantav elektrooniline käsiratas

• Hooldustööriistade ja võtmete komplekt

• Kasutusjuhend

• CNC-programmeerimisjuhendid

• Masin on valmistatud vastavalt EÜ standarditele

Lisavarustus:

• Hüdraulilise või pneumaatilise ajamiga padrunid

• Käsitsi juhitavad isetsentreerivad padrunid

• Nelja sõltumatu pakiga treipadrun

• Käsitsi juhitav revolverpea

• Automaatne 4-positsiooniline revolverpea

• Automaatne 8/12-positsiooniline ketastüüpi revolverpea

• Automaatne ajamiga 8/12-positsiooniline ketastüüpi revolverpea

• C-telg pideva pöörlemisega, kasutades peamootorit või eraldi mootorit

• Y-telg

• Tagapuki pinooli hüdrauliline liigutamine

• Tagapukk hüdraulilise lukustus- ja vabastusmehhanismiga tagapuki kinnitamiseks sängile

• Laastukonveier

• Hüdrauliliselt juhitav lunett

• Standardvarustusest suurema läbimõõduga lunett

• Rullikutega tugilunett raskete detailide jaoks

• Liikuv lunett

• Suportile paigaldatud sisetreivarda tugi

• Lihvimisseade

• Freesimisseade

• Suportile paigaldatud käsirattad, nagu tavalistel käsitsi juhitavatel treipinkidel

• Elektrikapi kliimaseade

• Õliudu äratõmbesüsteem

• Tööriista mõõteandur

• Tooriku mõõteandur
